Novinka 2021 - Honda CRF1100L Africa Twin

vydáno 11. 10. 2020, text TZ, foto Honda

Uplynuly již více než tři dekády od chvíle, kdy do Evropy poprvé vstoupila Honda XRV650 Africa Twin, a přestože stroj, který dnes nese toto jméno (představený v roce 2016 jako CRF1000L Africa Twin), je od kol až po zrcátka zcela novým strojem, bezezbytku zdědil esenci a ducha toho, díky čemu si tehdejší originál získal takovou oblibu.

V roce 2018 získala Africa Twin s manuální i dvouspojkovou převodovkou (DCT) elektronické ovládání plynu a 3 jízdní režimy, rozšířené možnosti systému nastavitelné kontroly trakce (Honda Selectable Torque Control – HSTC) i upravený výfuk a sání, které zlepšily odezvu motoru i jeho zvuk.

Rok 2020 byl pro vývoj modelu Africa Twin přelomový. CRF1100L byla kompletně přepracována, s důrazem na schopnosti při jízdě v terénu. Oproti svému předchůdci je o 4 kg lehčí a nabízí o 7 % vyšší maximální výkon a o 6 % větší točivý moment v celém rozsahu otáček. Zároveň jde o první motor Honda splňující emisní normu EURO5.

Pro rok 2021 zůstávají technické parametry nezměněny, přibyla však nová bílá perleťová barva Pearl Glare White, která v kombinaci s klasickou červenou a bílou barvou tvoří typickou Africa Twin „trikolóru“ a navazuje tak na předcházející verzi stroje.

Výbava

  • Kompaktní tělo navržené s důrazem na vlastnosti v terénu, se štíhlým sedlem a vyššími řídítky
  • TFT dotykový multifunkční informační displej (MID) s úhlopříčkou 6,5 palce
  • Apple CarPlay® umožňuje ovládání telefonů Apple iPhone® prostřednictvím MID
  • Konektivita Bluetooth, světla pro denní svícení (DRL) a tempomat

Vysoko umístěné zdvojené LED světlomety vydávají pronikavý světelný kužel a jsou navíc vybaveny světly pro denní svícení (DRL), která se automaticky přizpůsobují intenzitě okolního světla, čímž zvyšují bezpečnost bez ohledu na podmínky. Chrániče řídítek jsou součástí standardní výbavy.

Barevný 6,5palcový TFT dotykový multifunkční informační displej (MID) umožňuje jezdci ovládání všech systémů stroje Africa Twin, přičemž v levé horní části obrazovky je k dispozici nabídka všech jízdních režimů. MID lze navíc přizpůsobit tak, aby zobrazoval různé úrovně informací týkajících se zvoleného jízdního režimu, a jeho ovládání je snadné i v rukavicích.

Systém navíc obsahuje technologii Apple CarPlay® umožňující ovládání telefonů Apple iPhone® prostřednictvím dotykového displeje. Na displeji je možné zobrazit a ovládat i navigační aplikace a prostřednictvím Bluetooth hands-free na přilbě lze telefonovat či přijímat hovory. iPhone® samotný se připojuje do USB nabíjecí zásuvky na pravé straně MID. Pro telefony iPhone® nebo Android je k dispozici bezdrátová Bluetooth hands-free konektivita, přičemž veškeré ovládání se provádí tlačítky na levé rukojeti.

Přední a zadní ukazatele směru jsou vybaveny funkcí nouzových brzdových světel. Při náhlém zpomalení při rychlostech nad 50 km/h začnou ukazatele směru blikat, čímž na prudké brzdění upozorní ostatní účastníky silničního provozu. Navíc mají nově také funkci automatické deaktivace. Namísto použití jednoduchého časovače systém porovnává rozdíl v otáčkách předního a zadního kola a na základě toho vypočítává, zda je možné ukazatele směru s ohledem na situaci vypnout. Funkci automatické deaktivace je možné v rozhraní MID vypnout.

V roce 2020 přibyl do seznamu standardní výbavy také tempomat, který usnadňuje dlouhé dálniční přesuny.

Vzhled

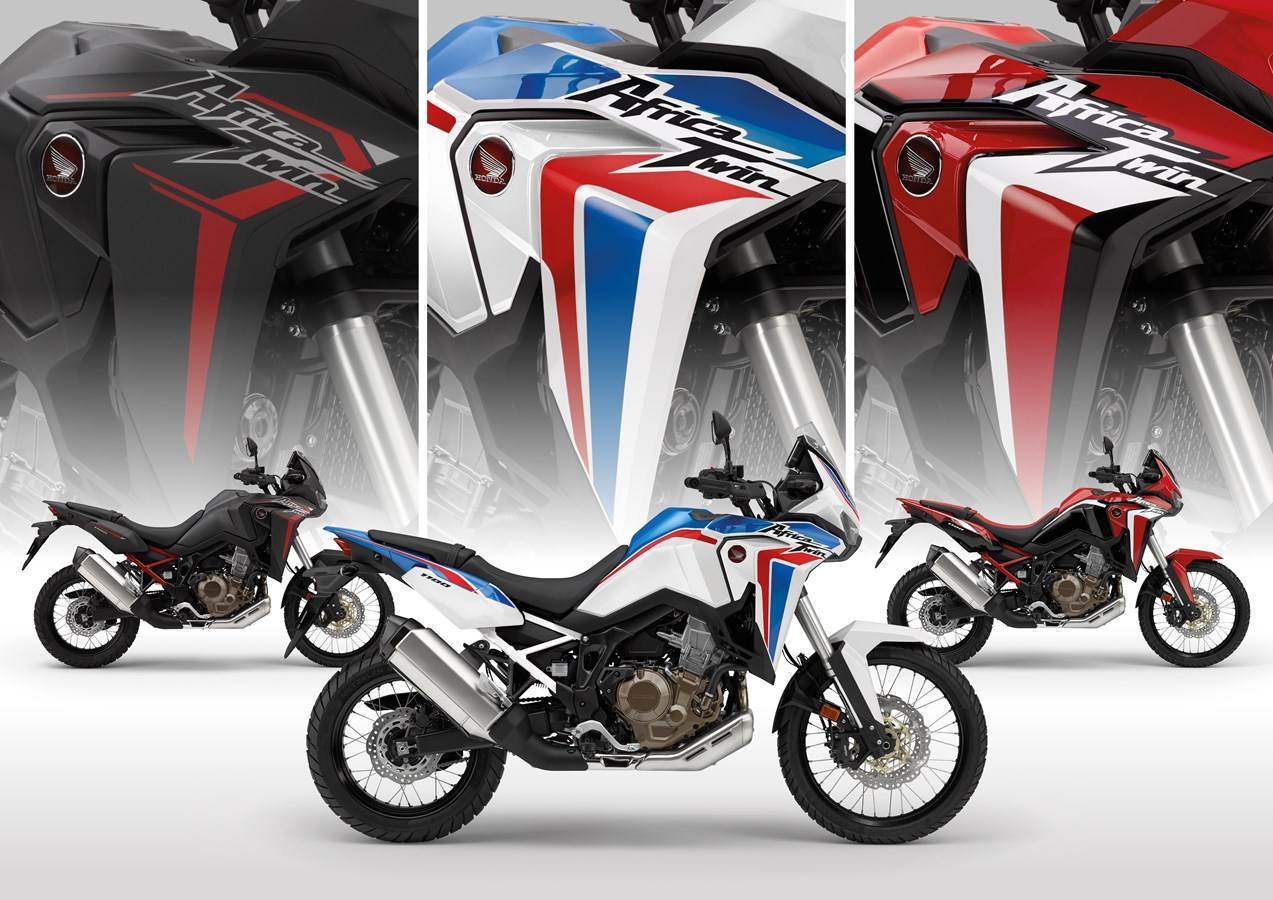

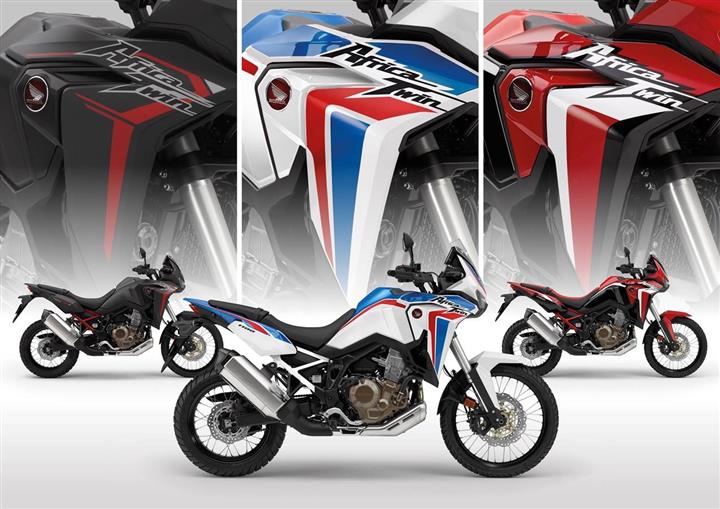

Pro rok 2021 bude model CRF1100L Africa Twin dostupný v následujících barevných provedeních:

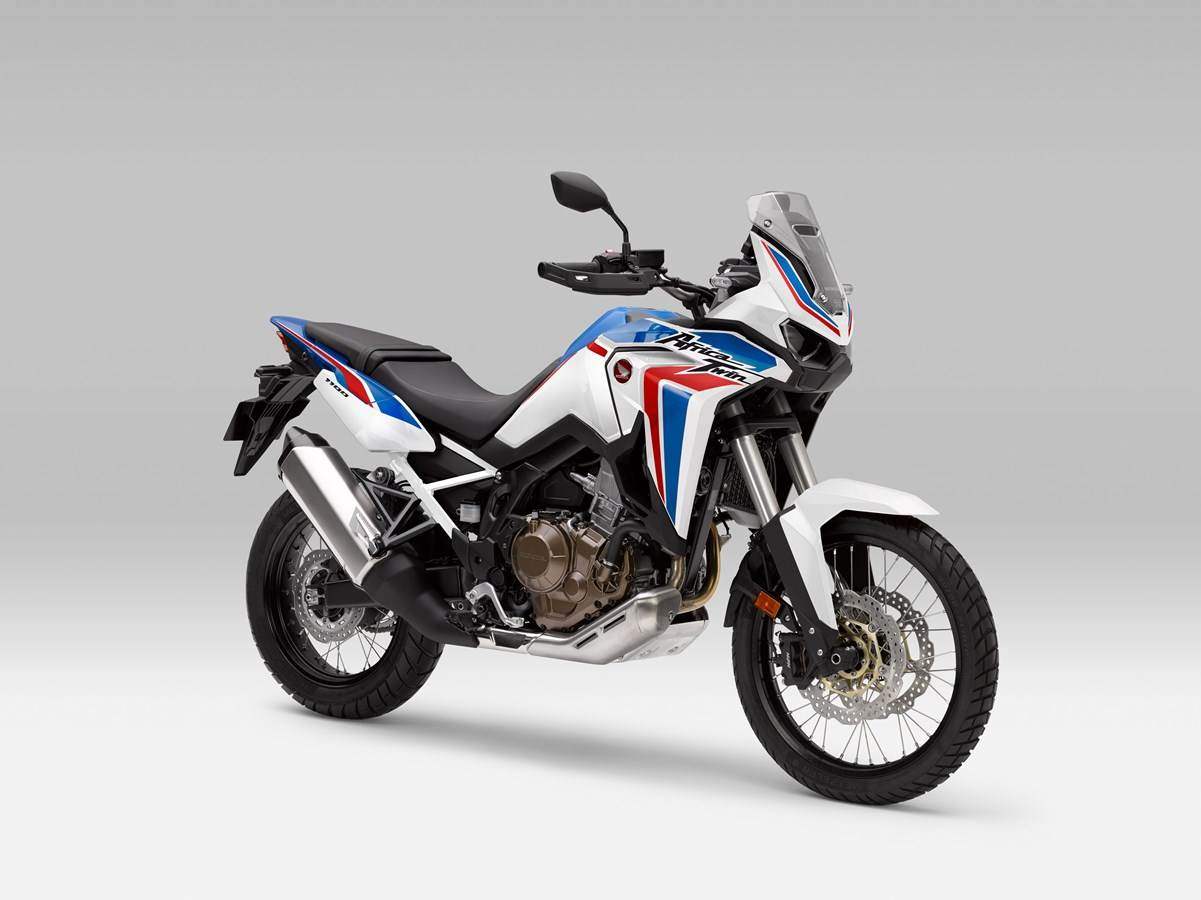

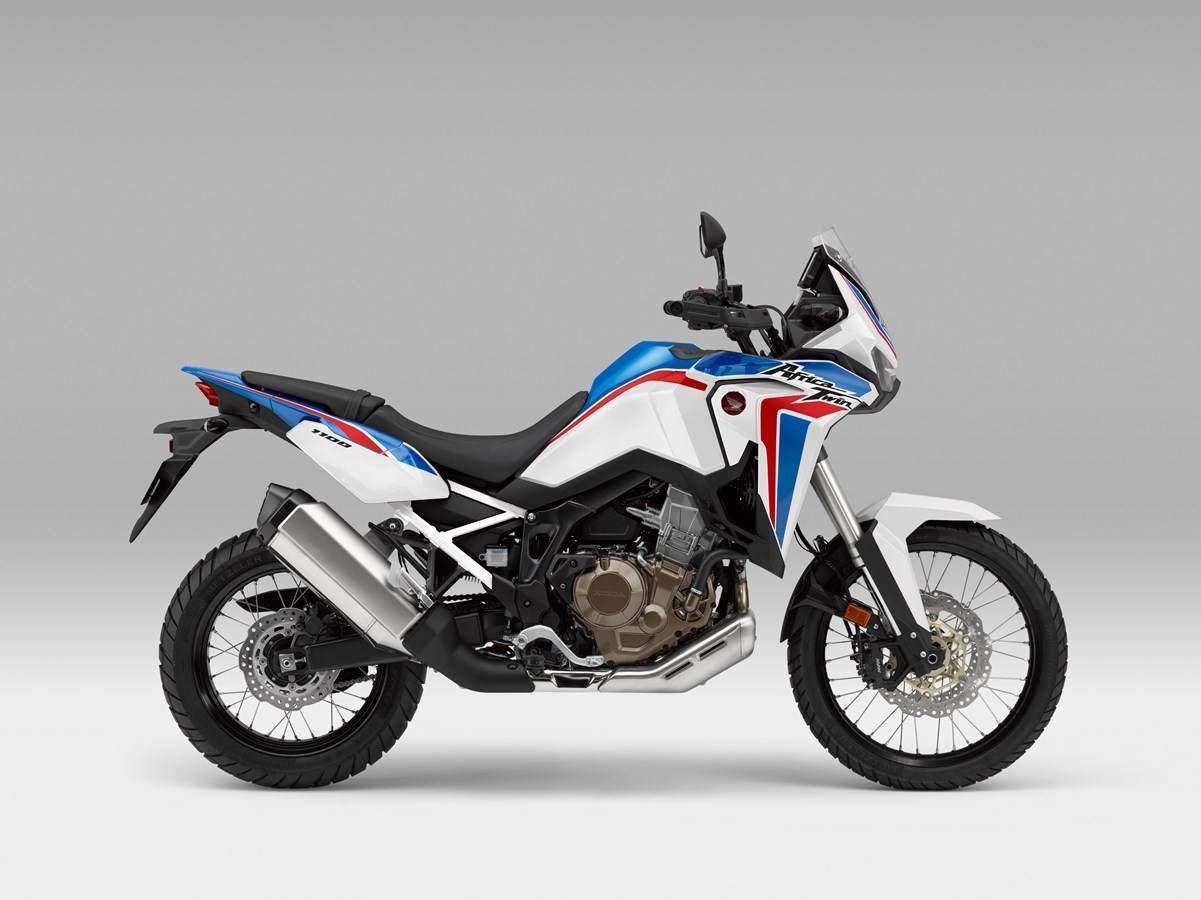

  • Perleťová bílá Pearl Glare White – Trikolóra *NOVINKA pro rok 2021

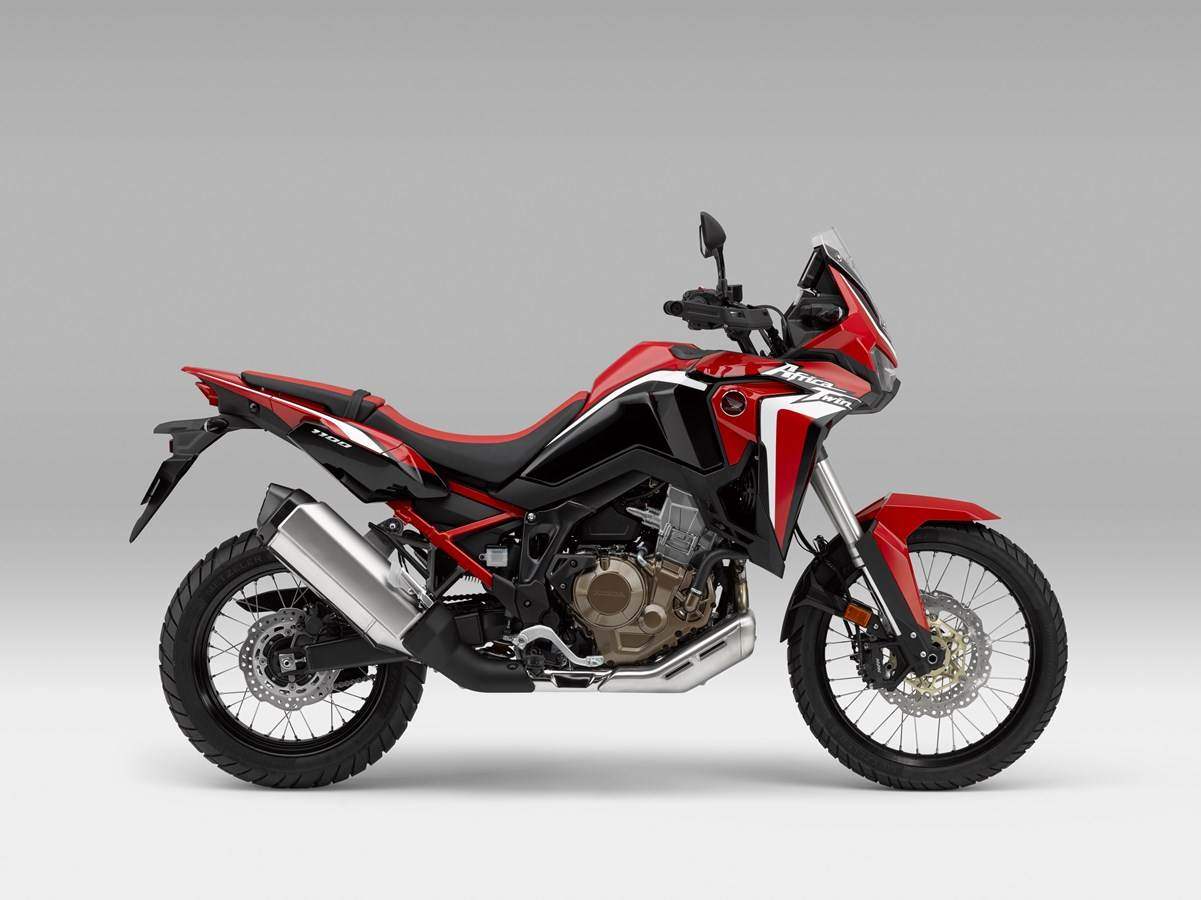

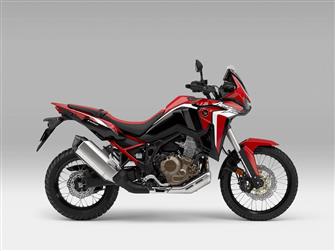

  • Červená Grand Prix Red

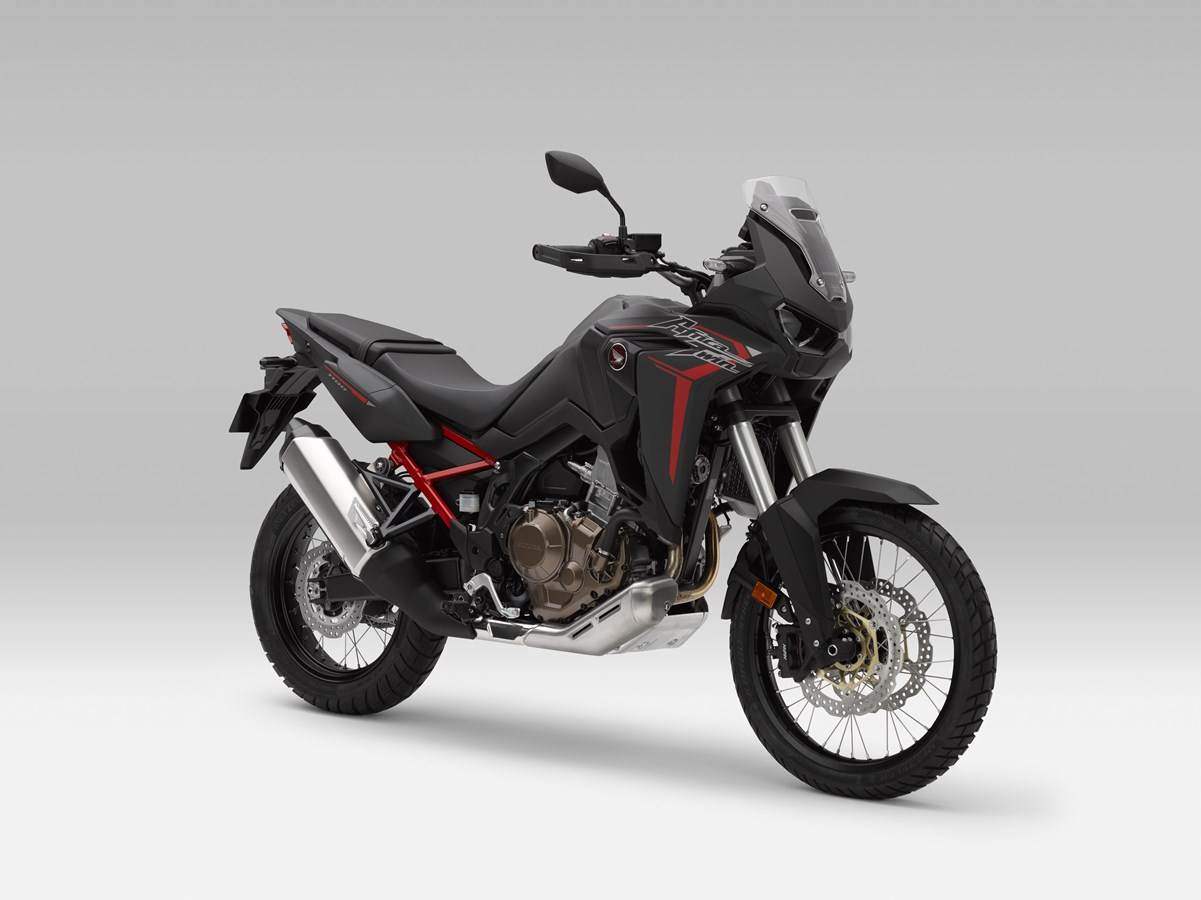

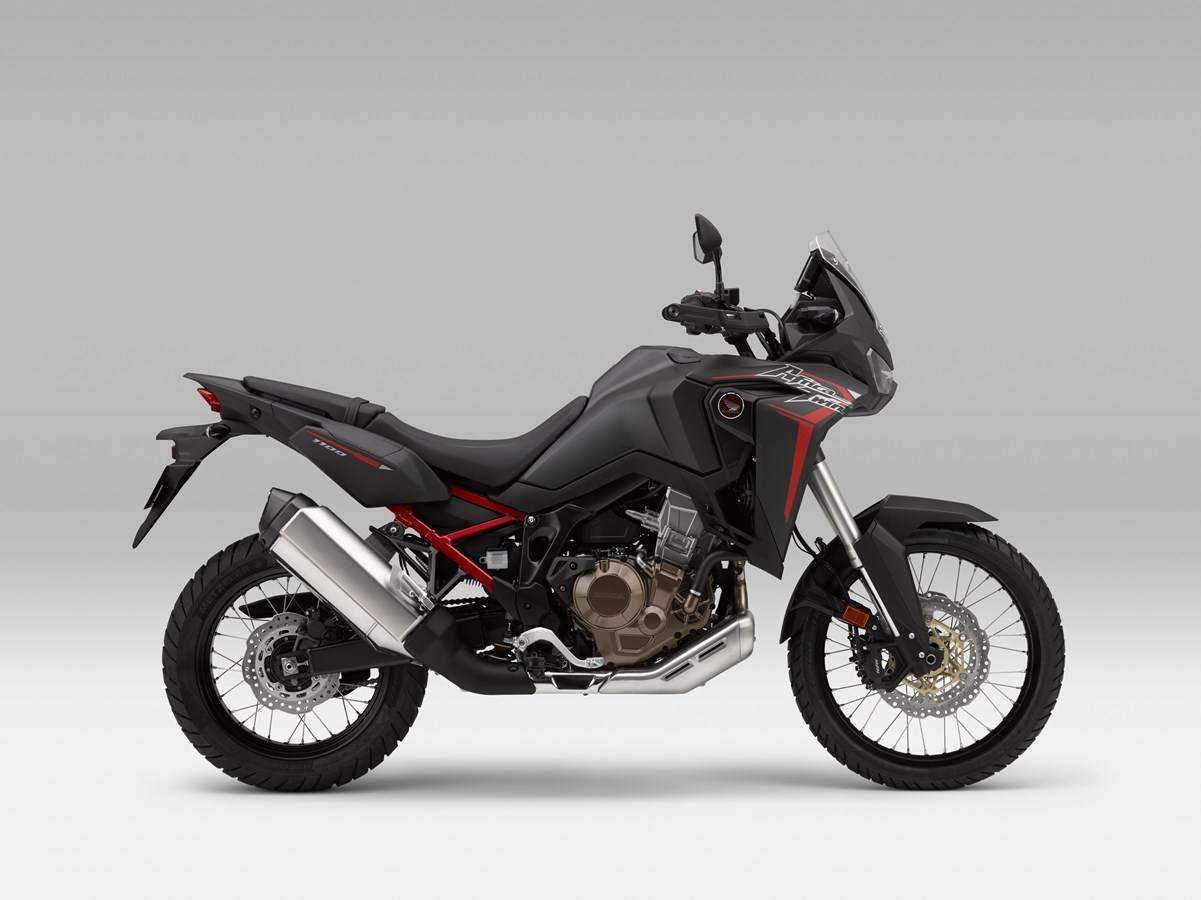

  • Matná černá Matte Ballistic Black Metallic

Motor

  • Zdvihový objem 1 084 cm3, maximální výkon 75 kW a točivý moment 105 Nm.
  • Vylepšených parametrů bylo v roce 2020 dosaženo díky nové hlavě válců, časování a zdvihu ventilů, škrticí klapce a výfuku.
  • Převodové stupně manuální převodovky a materiál ozubených kol byly optimalizovány s ohledem na úsporu hmotnosti
  • Koncovka výfuku je vybavena variabilní výfukovou klapkou (Exhaust Control Valve – ECV) pro atraktivnější zvuk v nízkých otáčkách a lepší výkon ve vyšších otáčkách

Základní architektura řadového dvouválce s 8 ventily a s rozvodem SOHC zůstala pro rok 2020 zachována, zdvihový objem však vzrostl z 998 na 1 084 cm3. Tím se podařilo dosáhnout nárůstu maximálního výkonu ze 70 kW na 75 kW při 7 500 ot./min. a maximální točivý moment vzrostl z 99 Nm na 105 Nm při 6 250 ot./min. Co je důležitější, zřetelný nárůst výkonu i točivého momentu v rozmezí od 2 500 ot./min. až k červenému poli je opravdu citelný.

Zvětšení zdvihového objemu bylo dosaženo prodloužením zdvihu ze 75,1 mm na 81,5 mm, vrtání zůstalo zachováno na hodnotě 92 mm. Kompresní poměr dosahuje 10,1:1. K úspoře hmotnosti přispělo použití hliníkového válce. Díky dalším úsporám hmotnosti na převodovce a na jiných místech je 1100cm3 motor s manuální převodovkou oproti dosavadní konstrukci o 2,5 kg lehčí (66,4 kg), motor s převodovkou DCT je lehčí o 2,2 kg (74,9 kg).

Klikový hřídel s fázováním 270° a nerovnoměrný interval zapalování vytvářejí charakteristické dunění motoru a přispívají k trakci zadního kola. Hlava válců byla pro rok 2020 kompletně přepracována, což platí i pro tělo škrticí klapky o zvětšeném průměru 46 mm; vrtání a osy válců byly vyrovnány s cílem zlepšit hladké proudění vzduchu sáním. Nastavení elektronické řídicí jednotky (ECU) bylo přepracováno, úhel vstřikovačů byl upraven s ohledem na přímější vstřik paliva do nově tvarovaných spalovacích komor se dvěma svíčkami.

Ventilový rozvod Honda SOHC Unicam byl převzat z motokrosového závodního modelu CRF450R a malá výška litých vačkových hřídelů přispívá ke kompaktním rozměrům hlavy válců. Pro rok 2020 bylo optimalizováno časování ventilů a zdvih sacích i výfukových ventilů vzrostl na 10,1 mm u sacích a na 9,3 mm u výfukových (oproti 9,2 / 8,6 mm).

Aby bylo možné se vypořádat s vyšší efektivitou sání a vyšším výkonem (a tudíž i vyšším průtokem spalin), byla koncovka výfuku modelové verze 2020 nově opatřena variabilní klapkou (Exhaust Control Valve – ECV), velmi podobnou té, která se používá u Fireblade. Ta nejen že svým otevřením při vyšších otáčkách přispívá k vyššímu výkonu a efektivitě motoru, ale také motoru dodává příjemný „pulzující“ zvuk při nižších otáčkách.

Elektronika pro řízení motoru a podvozku

  • Úrovně zásahů systému HSTC jsou díky řízení systémem IMU optimalizovány pro jízdu v terénu
  • Systém pro zamezení zvedání předního kola nabízí 3 úrovně a je rovněž řízen prostřednictvím IMU
  • Ke standardním režimům TOUR, URBAN a GRAVEL se přidal režim OFF-ROAD
  • Dva uživatelské režimy (USER) umožňují úplné přizpůsobení jízdních režimů

Motor modelu Africa Twin disponuje technologii elektronického řízení škrticí klapky (Throttle By Wire – TBW), která umožňuje mnohem přesnější řízení výkonu motoru a jeho charakteru, a dále rozšířený systém nastavitelné kontroly trakce (Honda Selectable Torque Control – HSTC) regulující přilnavost zadního kola; pro rok 2020 byl tento systém dále rozvinut tak, aby byl schopen spolupracovat s šestiosým snímačem setrvačných sil IMU*.

Elektronický systém nabízí 4 úrovně výkonu a 3 úrovně brzdění motorem. Systém HSTC disponuje sedmi úrovněmi, míra jeho zásahu v každé z těchto úrovní byla optimalizována s ohledem na data (úhel a rychlost stáčení / náklonu) dodávaná v reálném čase systémem IMU. Rozestupy mezi jednotlivými úrovněmi byly optimalizovány tak, aby měl jezdec možnost jemnějšího nastavení úrovně prokluzu zadního kola při jízdě v terénu. Systém HSTC je také možné zcela vypnout.

Další novinkou je systém pro zamezení zvedání předního kola (Wheelie Control). Jednotka IMU opět měří úhel podélného náklonu i rychlost naklánění a na základě těchto dat prostřednictvím elektronicky řízené škrticí klapky reguluje točivý moment motoru. Jezdec může volit ze 3 úrovní zásahu tohoto systému. Úroveň 1 umožňuje úmyslné zvednutí předního kola, ale potlačuje všechny prudké pohyby. V úrovni 3 je jakékoliv zvedání předního kola zcela potlačeno a úroveň 2 se nachází uprostřed mezi oběma extrémy. Systém pro zamezení zvedání předního kola je také možné zcela vypnout.

Jezdec může vybírat ze čtyř přednastavených jízdních režimů: TOUR, URBAN, GRAVEL a OFF-ROAD, které pokrývají většinu jízdních podmínek a situací. Dále jsou k dispozici dva nastavitelné režimy USER s možností uložení vlastních nastavení.

Dvouspojková převodovka

  • „Snadný a přímý“ systém umožňuje super rychlé řazení v manuálním režimu (MT) i v automatických režimech D a S
  • Režim S (se 3 úrovněmi) umožňuje v porovnání s režimem D větší vytáčení motoru a dříve podřazuje, což jej činí vhodnějším pro agresivnější jízdu
  • Tlačítko G zlepšuje trakci zadního kola při jízdě v terénu
  • Detekce náklonu upravuje způsob řazení v závislosti na náklonu
  • Jednotka IMU umožňuje detekci průjezdu zatáčkou pro lepší načasování řazení

Od prvního představení dvouspojkové převodovky v modelu VFR1200F společnost Honda v Evropě prodala přes 140 000 motocyklů vybavených touto technologií. Důkazem přijetí této technologie zákazníky je i to, že v roce 2019 DCT verze modelu Africa Twin (včetně verze Adventure Sports) představovaly 45 % z celkového počtu prodaných kusů.

Unikátní systém převodovky DCT se vyznačuje super rychlým, plynulým a spolehlivým řazením, na které si jezdec velmi rychle zvykne. Využívá dvě spojky: jednu pro rozjezd a pro 1., 3. a 5. rychlostní stupeň a druhou pro 2., 4. a 6. rychlostní stupeň. Hlavní hřídel jedné spojky se nachází uvnitř druhého, což umožnilo dosažení velmi kompaktních rozměrů.

Každá spojka je nezávisle řízena vlastním elektrohydraulickým okruhem. Při řazení systém předvolí požadovaný rychlostní stupeň pomocí spojky, která v daném okamžiku není používána. První spojka je následně elektronicky odpojena a ve stejném okamžiku je připojena spojka druhá.

Výsledkem je konzistentní, rychlé a plynulé řazení. Tím, že dvě spojky přeřazují z jednoho rychlostního stupně na další s minimálním přerušením přenosu hnací síly na zadní kolo, navíc prakticky odpadají všechny rázy a podélné náklony stroje, takže řazení je nejen přímé, ale i hladké.

Převodovka se vyznačuje třemi provozními režimy. Režim MT poskytuje jezdci nad řazením plnou manuální kontrolu, takže jezdec může řadit tlačítky na rukojeti řídítek. Automatický režim D je ideální pro jízdu ve městech a na silnicích, stroj v něm dosahuje optimální spotřeby paliva. Automatický režim S nabízí tři úrovně pro sportovnější jízdu, kdy řídicí jednotka motoru umožňuje jeho větší vytáčení před přeřazením na vyšší rychlostní stupeň a při zpomalování naopak podřazuje dříve, čímž je dosaženo účinnějšího brzdění motorem.

Další funkcí systému DCT je detekce svahu, díky které dochází k úpravě způsobu řazení v závislosti na sklonu svahu tak, aby jezdec měl vždy nad strojem plnou kontrolu. Dále je vybavena systémem detekce průjezdu zatáčkou. Pokud jednotka IMU zjistí, že motocykl zatáčí, systém mírně upraví program řazení tak, aby změny rychlostních stupňů byly co nejvíce přirozené.

Podvozek

  • Šestiosý snímač pro měření setrvačných sil je umístěn ve středu stroje
  • Lehký rám s přišroubovaným hliníkovým podsedlovým rámem a s lehkým robustním kyvným ramenem ve stylu modelu CRF450R, které nabízí lepší trakci a kontakt zadního kola
  • Systém ABS umožňující brzdění v zatáčkách zvyšuje jistotu při jízdě a nabízí nastavení pro jízdu v terénu
  • Optimalizované nastavení tlumení a odpružení pro přední i zadní tlumiče Showa

Samotným srdcem vylepšených vlastností nového modelu Africa Twin na silnici i v terénu je šestiosá jednotka pro měření setrvačných sil Bosch MM7.10 (IMU), jež se nachází v samotném středu stroje. Toto zařízení v reálném čase měří úhel a rychlost naklánění, úhel a rychlost podélného náklonu a úhel a rychlost stáčení. Trakce zadního kola je řízena prostřednictvím systémů TBW a HSTC, přilnavost předního kola při brzdění zajišťuje ABS umožňující brzdění v zatáčkách, jeho stabilitu pak systémy pro zamezení zvedání předního a zadního kola.

Kromě doplnění systému IMU konstruktéři značky Honda pro rok 2020 kompletně přepracovali pevnost i tuhost ocelového dvoukolébkového rámu, a to zejména s důrazem na schopnosti v terénu. Zároveň s tím však došlo ke zlepšení všech parametrů ovlivňujících chování stroje na silnici. Tuhost kolem hlavy řízení byla optimalizována s ohledem na kontrolu nad přilnavostí předního kola; hlavní nosníky jsou štíhlejší a přímější a odstraňují potřebu přední příčné trubice. Hmotnost rámu u CRF1100L Africa Twin je oproti předcházejícímu litrovému modelu o 1,8 kg nižší.

Přišroubovaný hliníkový pomocný rám (lakovaný v červené barvě) nahrazuje integrální ocelovou konstrukci předchozího řešení a je o 40 mm štíhlejší při šířce 195 mm – což je klíčové pro snazší dosažení na zem. Hliníkové kyvné rameno je o 500 g lehčí než u předchozího modelu a jeho konstrukce vychází z řešení použitého u CRF450R. Jeho vyšší tuhost zlepšuje trakci zadního kola i celkový pocit jezdce.

Světlá výška zůstala na hodnotě 250 mm, rozvor kol dosahuje 1 574 mm a sklon přední vidlice / závlek činí 27°30’/113 mm. Pohotovostní hmotnost činí 226 kg.

Se zdvihem 230 mm nabízí 45mm převrácená kazetová vidlice Showa dostatek prostoru pro pohlcování nerovností a vyznačuje se upraveným nastavením vnitřních komponent, které zlepšuje výkony na silnici i v terénu. Tlumení v kompresi i v odskoku je plně nastavitelné. Litá hliníková hlava vidlice a kované spodní upevnění vidlice – propojené dutou hliníkovou trubkou – jsou k jednotlivým ramenům vidlice připevněny šrouby v horní a dolní části.

Také zadní tlumič Showa byl upraven, zajišťuje zdvih osy kola 220 mm a vyznačuje se 46mm válcem a samostatnou nádržkou pro stabilní tlumení i při jízdě v extrémním terénu. Předpětí pružiny lze regulovat otočným prvkem na těle tlumiče; tlumení v odskoku a kompresi je rovněž plně nastavitelné.

Závěsné čepy kyvného ramene mají vložky z vysokopevnostní oceli odolávající zatížení až 600 MPa a horní příčná trubice, která je spojuje, zároveň slouží jako horní upevnění zadního tlumiče (prostřednictvím kulového kloubu) a zlepšuje pocit kontroly i trakci zadního kola.

Při regulaci brzdné síly prostřednictvím systému ABS jednotka IMU přebírá úhel náklonu, zpomalení (ze snímačů otáček předního/zadního kola) a zohledňuje také úroveň prokluzu předního i zadního kola; podobně, pokud zjistí náhlé zvednutí zadního kola, dokáže jemným přibrzděním obnovit stabilitu. Pokud motocykl stojí, je možné působení systému ABS na zadní kolo pro jízdu v terénu vypnout.

Kompaktní dvoudílné radiální čtyřpístové třmeny působí přes destičky ze sintrovaného materiálu na dva 310mm „vlnovité“ plovoucí kotouče. Zadní 256mm kotouč se zvlněným okrajem je vrtaný a tvarovaný. Přední a zadní kola o průměru 21 / 18 palců s (nerezovým) drátěným výpletem jsou obuta do pneumatik o rozměrech 90/90-21 a 150/70-18. Pro motocykl jsou schváleny terénní pneumatiky (Continental 90/90-21M/C 54S a 150/70B 18M/C 70Q s rychlostním indexem 180 km/h a 160 km/h).

Příslušenství

Nabídka originálního příslušenství Honda pro model Africa Twin zahrnuje prémiový (42litrový) hliníkový vrchní kufr a boční kufry a také velký (58litrový) plastový vrchní kufr a boční kufry. Dále jsou k dispozici dvě výšky sedla (snížené 825-845 mm a zvýšené 870-895 mm), cestovní plexi, chránič chladiče, chránič motoru a boční padací rám, prodloužené chrániče řídítek, vyhřívané rukojeti a nabíjecí zásuvka.

Technické parametry

MOTOR

Typ

Kapalinou chlazený čtyřtaktní řadový dvouválec SOHC s 8 ventily, 270° fázováním klikových hřídelí a hlavou Uni-cam

Zdvihový objem

1084 cm3

Vrtání x zdvih

92 mm x 81,5 mm

Kompresní poměr

10,1:1

Maximální výkon

75 kW při 7 500 ot./min.

Max. točivý moment

105 Nm při 6 250 ot./min.

Úroveň hluku

73 dB

Olejová náplň

4,8 / 4,3 (5,2/4,7 u DCT)

PALIVOVÝ SYSTÉM

Karburace

PGM FI

Objem palivové nádrže

18,8 l

Emise CO2

 112 g/km MAN / 110 g/km DCT

Spotřeba paliva

4,9 l/100 km MAN

4,8 l/100 km DCT

ELEKTRICKÁ SOUSTAVA

Startování

Elektrické

Kapacita baterie

12 V-6 Ah Li-ion baterie (20 hod.)

Výkon alternátoru

 0,49 kW / 5000 ot./min.

HNACÍ ÚSTROJÍ

Typ spojky

Mokrá, lamelová s vinutými pružinami, hliníková vačka řazení a třecí spojka

DCT–2 mokré lamelové spojky s vinutými pružinami

Typ převodovky

6-stupňová manuální (6-stupňová převodovka DCT)

RÁM

Typ

Semi-dvojitá kolébka

PODVOZEK

Rozměry (D x Š x V)

2 330 mm x 960 mm x 1 395 mm

Rozvor kol

1 575 mm

Úhel přední vidlice

27,5°

Závlek

113 mm

Výška sedla

850/870 mm (volitelné snížené sedlo 825 mm, volitelné zvýšené sedlo 895 mm)

Světlá výška

250 mm

Pohotovostní hmotnost

226 kg (DCT 236 kg)

ZAVĚŠENÍ KOL

Typ vpředu

45mm inverzní teleskopická kazetová vidlice Showa s nastavením předpětí a síly tlumení, zdvih 230 mm.

Typ vzadu

Jednodílné hliníkové rameno se systémem Pro-Link, plynovým tlumičem SHOWA, hydraulickým nastavením předpětí a odskoku, zdvih zadního kola 220 mm

KOLA

Typ vpředu

21M/C x 2,15 hliníkový ráfek s drátěným výpletem

Typ vzadu

18M/C x 4,00 hliníkový ráfek s drátěným výpletem

Velikost ráfku přední

21"

Velikost ráfku zadní

18"

Pneumatika vpředu

90/90-21M/C 54H (dušová)

(Bridgestone BATTLAX ADVENTURECROSS TOURER/ AX41T Metzler KAROO STREET)

Pneumatika vzadu

150/70R18M/C 70H (dušová)

(Bridgestone BATTLAX ADVENTURECROSS TOURER/ AX41T Metzler KAROO STREET)

BRZDY

Systém ABS, Typ

2kanálový s IMU
Režim ABS nastavitelný pro jízdu na silnici a v terénu

Typ vpředu

Dva 310mm vlnovité hydraulické kotouče s plovoucími třmeny, hliníkovou hlavou a radiálními 4pístovými třmeny se sintrovanými destičkami

Typ vzadu

256mm hydraulický kotouč s jednopístovým třmenem a destičkami ze sintrovaného materiálu 2kanálový s možností vypnutí ABS pro zadní kolo

PŘÍSTROJE A ELEKTRONIKA

Přístrojový panel

LCD panel, 6,5palcový TFT dotykový multifunkční informační displej

Zabezpečovací systém

Imobilizér, alarm (volitelná výbava)

Světlomet

LED

Zadní světlo

LED

Elektrická soustava

Světla pro denní svícení, Bluetooth audio a Apple CarPlay, USB zásuvka, automatické vypínání ukazatelů směru, tempomat, nouzová brzdová světla, IMU, regulace točivého momentu, HSTC (systém proti prokluzu zadního kola a pro zamezení zvedání předního kola)
